Bürogebäude TÜV Süd
950 m² großes Glasdach ist Highlight

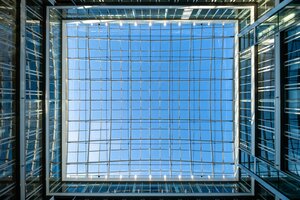

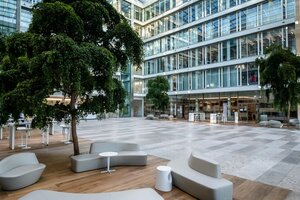

Das Glasdach überspannt die komplette Eingangshalle und sorgt für viel Tageslicht im Innenraum. Die Halle, die mit Bäumen begrünt wurde, gilt als Zentrum des Bürogebäudes der TÜV Süd Gruppe im Münchner Westen. Rund 1.800 Menschen arbeiten im sogenannten "Newton" auf ca. 37.250 m² Fläche.
Mit einem Primärenergieverbrauch von 70 kWh/a*m² ist das Newton eines der sparsamsten Bürogebäude Münchens. Möglich machen das, sowohl bauliche Ausstattungen wie Dreifachverglasung im gesamten Gebäude, Sonnenschutzverglasung und außenliegender Sonnenschutz, als auch technische Gebäudeausrüstungen. So wird Strom durch Photovoltaik erzeugt, mit Grundwasser wird geheizt und auch gekühlt. „Wir haben viel getan, um natürliche Ressourcen wie Grundwasser, Sonneneinstrahlung und Tageslicht zu nutzen. Wir haben ein Gebäude geschaffen, das für die Menschen gebaut ist, das die Umwelt schont und dem Bauherrn eine langfristige Wertschöpfung ermöglicht“, erklärt Franz Meier, projektleitender Architekt von DMP Architekten München. Aufgrund des Baukonzeptes erhielt das Bürogebäude das Platin-Zertifikat für Nachhaltigkeit der Deutschen Gesellschaft für nachhaltiges Bauen (DGNB) und sicherte sich einen Spitzenplatz unter den Münchner Bürohausprojekten.
Das Glasdach

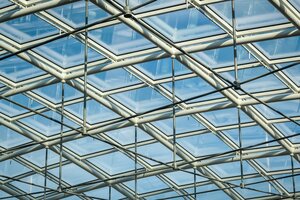

Auch das Lamilux PR60 Glasdach hat einen Beitrag zur Nachhaltigkeit geleistet. Das rundum ausgereifte Tageslichtsystem sorgt für hohen Tageslichteinfall, energieeffizientes Bauen und hohe Sicherheit auf dem Dach. Die EPDM-Außendichtung und die spezielle Anordnung der Rahmenprofile sorgen für den Ablauf des Regenwassers. Das für die innere Dichtebene speziell entwickelte Dichtungssystem gewährleistet eine effiziente Belüftung des Falzgrundes und eine kontrollierte Wasser- und Kondensatableitung. Findet Wasser seinen Weg in die Konstruktion, setzt dank des stoßfreien und sich überlappenden Dichtungssystems die Sekundärentwässerung ein, die für den Ablauf des Wassers sorgt, ohne den Glasfalz zu zerstören. Das vermeidet blinde Scheiben. Zudem sorgt das Dichtungssystem für optimale Isothermenverläufe. Da die gesamte Konstruktion thermisch getrennt ist, wird das Glasdach zum aktiven Energiemanager des Gebäudes: Im Sommer bleibt die Wärme draußen, im Winter drinnen. Um eine besonders hohe Langlebigkeit der Verglasung zu erreichen, muss der Falzgrund sowohl in den Pfosten als auch in den Riegeln belüftet werden. Das wird durch patentierte AVS-Technologie erreicht, die selbst in hochgedämmten Systemen die passive Falzgrundbelüftung gewährleistet.
Tageslicht Bürokomplexen fördert nachweislich die Konzentrationsfähigkeit, Stimmung und Kreativität der Angestellten. „Natürliches Tageslicht entspricht dem natürlichen Rhythmus und dem natürlichen Empfinden des Menschen. Wenn wir uns daran halten, halten wir uns an den menschlichen Maßstab. Alle Anstrengungen mit künstlichem Licht gehen immer wieder in die Richtung das natürliche Licht zu ersetzen oder zu optimieren. Wenn wir die Möglichkeit haben, das natürliche Licht nutzen zu können, ist das in allen Belangen das nachhaltigste Konzept“, so Architekt Franz Meier. Und dieses Konzept wurde umgesetzt. Große Fensterfronten an allen Seiten durchfluten die Büroräume der Obergeschosse mit natürlichem Licht.

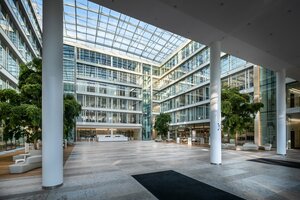

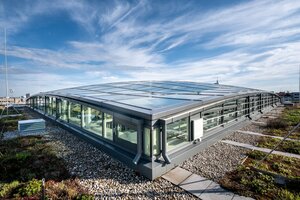

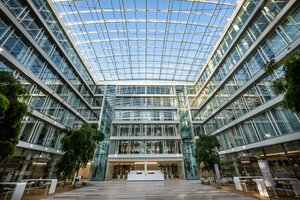

Die verglaste Eingangshalle soll den Außenraum zum Innenraum machen. „Die Tageszeit und die Jahreszeit sollten erlebbar und spürbar sein und Orientierung geben. Zu all diesen Zeiten und Stimmungen sollte der Raum aber auch nutzbar sein“, erklärt Meier, Architekt DMP Architekten München. „Das Besondere an dieser Tageslichtkonstruktion, gegenüber anderen Tageslichtsystemen, ist die individuelle Gestaltung. Das Lamilux Glasdach PR60 ist nicht an Rastermaße gebunden“, erklärt Dipl.-Ing. Lutz Jennermann von Lamilux. Die Planung des 950 m² großen Glasdachs stellte allerdings einige Herausforderungen: „Ein gewölbtes Dach mit gebogenen Scheiben, das gab es bei uns vorher noch nicht“, erklärt Jennermann. Und weiter: „Es mussten sowohl in unserem Werk in Rehau, als auch beim Institut für Fenstertechnik (ift) in Rosenheim Tests absolviert werden, da die Scheiben gewölbt eingebaut und in Form ‚gebogen‘ werden mussten. Dabei wurden auch Tests zur Schlagregendichtheit und Luftdurchlässigkeit ausgeführt. Auch die Widerstandsfähigkeit gegen Windlast wurde gemessen, da wir für die diese spezielle Geometrie noch keine Nachweise hatten.“
Die Installation forderte einen straff koordinierten Ablauf. „Unsere Fertigung konnte nur Einzelteile produzieren, welche auf der Baustelle in München zusammengebaut wurden. Das Komplizierte hierbei war, dass alle Profile unterschiedlich waren. Die Montage glich also einem Puzzle. “Gemeinsam mit dem Team von Metallbau Dodel aus Ulm wurden die Anforderungen gemeistert. Wir reden von circa 31x31 Metern Tageslicht auf einem individuellen Stahlbau. Weder mit Lichtbändern noch mit Lichtkuppeln ist dieser Effekt, diese komplett verglaste Eingangshalle, technisch als auch ästhetisch machbar“, so Jennermann.
