elumatec C1/502
Fünf-Achs-Portalmaschine

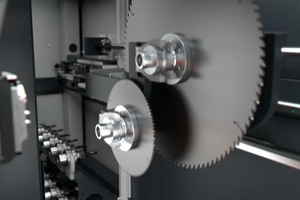

Das neue SBZ 145, eine 5-Achs-Portalmaschine für Metallbau und Industrie, verfügt über einen Bearbeitungsbereich von 560 mm x 350 mm x 7.500 mm. Großzügig dimensionierte mitfahrende Werkzeugwechsler, wahlweise Bearbeitung im Pendelbetrieb oder als Stangenbearbeitung am Vollstab u.v.m.: Ausgestattet mit autonomer Spanner-Achse, einem großzügig ausgelegten Werkzeugmagazin für Fräser, Bohrer, Gewindeschneider und Sägeblatt. Mit optionalem Winkelkopf ist die Bearbeitung von 6 Profilseiten möglich. Für weitere Anforderungen kann die Anlage mit zusätzlichen Spanneinrichtungen, Messtaster, Werkzeug- und Profillängenmessung ausgestattet werden. Die Anlage verwendet eluCam HMI-Software für kurze Einarbeitungszeit und den Umstieg von bekannten elumatec Stabbearbeitungszentren. Die Ansteuerung erfolgt über eluCad mit seinen vielfältigen Anbindungs- und Import-Funktionen für marktübliche Fenster- und Metallbau-Programme sowie gängiger Konstruktions- und CAD Software.

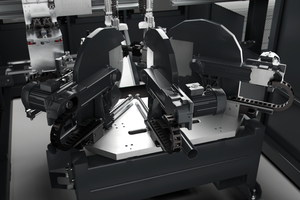

Das mit bis zu 40 Achsen ausrüstbare CNC-Bearbeitungszentrum in modularer Bauweise ist durch die Entkoppelung von Fräs- und Sägebearbeitung für höchste Produktivität ausgelegt. Die Eckdaten: Eintransport mit zehn Magazinplätzen, Bearbeitungsmodul mit Platz für bis zu acht Werkzeuge, Profilpuffer zwischen Fräs- und- Sägeaggregat, Hochgeschwindigkeits-Sägezentrum mit drei festen Sägeblättern (45°, 90°, -45°).
Einige Neuerungen der Maschine:
·Wassergekühlte Spindeln mit einem erhöhten Drehmoment
·Ölfreie Trockenbearbeitung mit elumatec Werkzeugen
·3 Sägeaggregate für präzise Schnittwinkel (45°/90°/135°)
·modular aufgebaute Abstapelung mit erhältlicher Mehrfachabstapelung bis zu einer Teilelänge von 6m
·Anbindung an Elucad, Elucloud-ready
·Integrierte CAD/CAM Funktion für schnelles Eingreifen an der Maschine
·Werkzeugmanagement mit integrierter Werkzeugdatenbank
·Sensorik zur Werkzeugbrucherkennung
·Digitaler Wartungsplan für wiederkehrende Arbeiten an der Maschine
