Ein Glaspavillon für den Garten

Fügen mit Structural Sealant Glazing

Nordöstlich von München wurde Anfang 2015 ein Pavillon mit Wänden und Dach aus Glas fertiggestellt. Es handelt sich um eine freistehende Erweiterung eines Einfamilienhauses zum Garten hin. Der Pavillon kann sowohl gartenseitig durch großflächige Glasschiebeelemente, als auch vom Hauptgebäude aus durch einen kurzen Verbindungsgang betreten werden. Bauherren sind die Architektin Hildegard Rasthofer und der Metallbauunternehmer Christian Neumaier. Beide verantworten den Entwurf, Neumaier auch die Ausführung.

Der Pavillon ist 8,6 m lang, 5,8 m breit und 4,2 m hoch. Zwei in den Ecken mit Querriegeln verbundene Stahlrahmen aus geschweißten Rechteckrohren bilden den Kern des Tragwerks. Die vier Stützen werden biegesteif über Ankerplatten und Stahlanker mit der massiven Bodenplatte aus Stahlbeton verbunden. Die Rahmenebenen sind jeweils um etwa 1,25 m von den kurzen Gebäudeseiten nach innen versetzt. Wand- und Deckenverglasung bilden in diesen Bereichen eine selbsttragende, an den Stahlbau angehängte Gebäudehülle (Glasanbau). Diese besteht jeweils aus einer Dachscheibe und vier Wandscheiben. In der...

Thematisch passende Artikel:

Ausgabe 7-8/2024

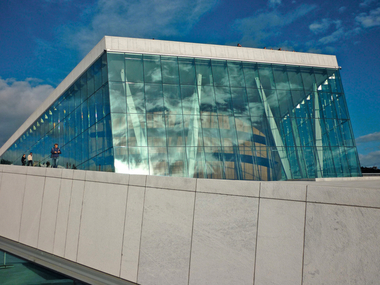

Structural Sealant Glazing

Anerkannte technische Regeln in Arbeit

Der Einsatz geklebter Verbindungen im Glas- und Fassadenbau bietet die Möglichkeit, ansprechende Fassaden mit einem Höchstmaß an Transparenz zu realisieren oder Bauteile zu fügen, die anders nicht...

mehr
Ausgabe 2-3/2020

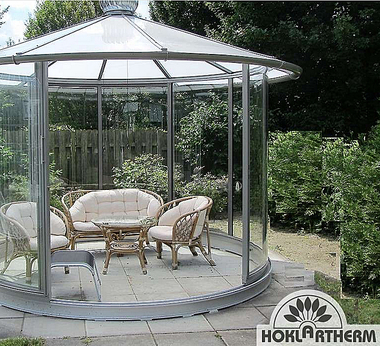

Hoklatherm
