Qualität beim Schweißen

Schweißschutzgas als Werkzeug

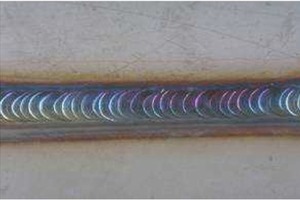

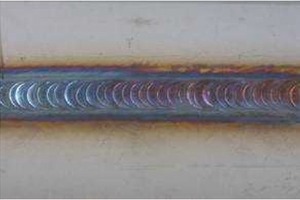

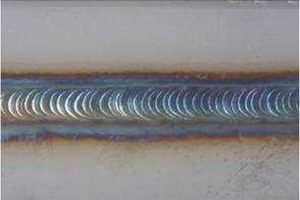

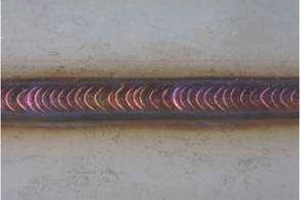

Bild 2: Kehlnaht WIG-Handschweißung auf 4,0 mm 1.4301, ZSW 1.4316, Ø 2,0 mm. Mit Argon (ISO
Bild 2: Kehlnaht WIG-Handschweißung auf 4,0 mm 1.4301, ZSW 1.4316, Ø 2,0 mm. Mit Argon (ISO
14175-I1) oder Varigon He30 (ISO 14175-I3-ArHe-30) ist das Nahtbild nicht so gelungen und  ...
14175-I1) oder Varigon He30 (ISO 14175-I3-ArHe-30) ist das Nahtbild nicht so gelungen und  ...
... die Schweißgeschwindigkeit geringer als bei Verwendung der Schutzgase Varigon H2 (ISO
... die Schweißgeschwindigkeit geringer als bei Verwendung der Schutzgase Varigon H2 (ISO
14175-R1-ArH-2) oder Varigon H6 (ISO 14175-R1-ArH-6,5). Die Bilderfolge zeigt die Optik im Vergleich.
14175-R1-ArH-2) oder Varigon H6 (ISO 14175-R1-ArH-6,5). Die Bilderfolge zeigt die Optik im Vergleich.

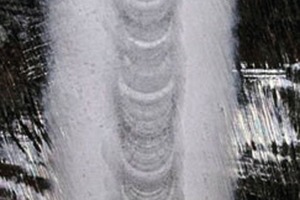

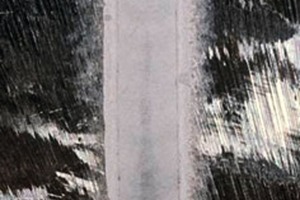

Bild 3: Mechanisierte WIG-AC-Blindraupe auf beschliffener Aluoberfläche.  Links: Argon ...
Bild 3: Mechanisierte WIG-AC-Blindraupe auf beschliffener Aluoberfläche.  Links: Argon ...
... (ISO 14175-I1) als Schutzgas und rechts Varigon S (ISO 14175-Z-ArO-0,031).
... (ISO 14175-I1) als Schutzgas und rechts Varigon S (ISO 14175-Z-ArO-0,031).

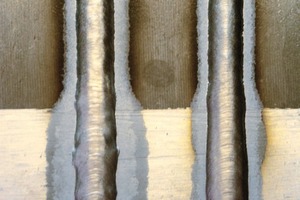

Bild 4: Mechanisierte MIG-Impuls-Blindraupe auf entfetteter (dunkler) und beschliffener (glänzender) Aluminiumoberfläche. Schutzgase: links Argon (ISO 14175-I1), rechts Varigon S (ISO 14175-Z-ArO-0,031). Grundwerkstoff: EN AW-6082 (AlSi1MgMn).
Bild 4: Mechanisierte MIG-Impuls-Blindraupe auf entfetteter (dunkler) und beschliffener (glänzender) Aluminiumoberfläche. Schutzgase: links Argon (ISO 14175-I1), rechts Varigon S (ISO 14175-Z-ArO-0,031).
Grundwerkstoff: EN AW-6082 (AlSi1MgMn).

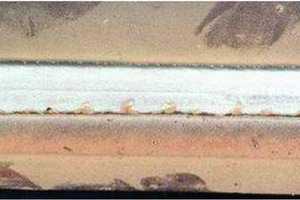

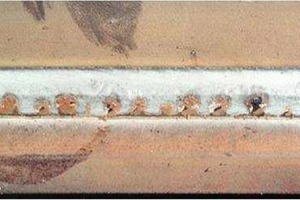

Bild 6: Reduzierte Oberfächenoxidation (rechts!) durch einen Schutzgaswechsel von M21 (Corgon 18; ISO 14175-M21-ArC-18) zu ...
Bild 6: Reduzierte Oberfächenoxidation (rechts!) durch einen Schutzgaswechsel von M21 (Corgon 18; ISO 14175-M21-ArC-18) zu ...
... M20 (Corgon 10He30; ISO 14175-M20-ArHeC-30/10). Die Schweißgeschwindigkeit ist gleich. Prozess: Tandem, Puls-Puls, alternierend.
... M20 (Corgon 10He30; ISO 14175-M20-ArHeC-30/10). Die Schweißgeschwindigkeit ist gleich. Prozess: Tandem, Puls-Puls, alternierend.

Landläufig meinen viele Schweißer, Schutzgase sind alle mehr oder weniger gleich. Der Beitrag zeigt: Schutzgas hat einen direkten Einfluss auf die Qualität und Produktivität. Diese reichen vom WIG- zum MAG-Tandem-Prozess und vom hochlegierten Stahl zu Aluminium.

Neue Materialien wie hochfester Stahl, beschichteter Stahl, Aluminium oder ein Materialmix machen das Schweißen zu einem komplexen Prozess. Zum Schweißen dieser Materialien, oder um bei Standardanwendungen produktiver zu sein, müssen oft Speziallösungen entwickelt werden, besonders bei mechanisierten oder robotisierten Anwendungen. In...

Mehr erfahren Sie in

metallbau 09/2017

Mehr erfahren Sie in

metallbau 09/2017

Ressort:  TECHNIK
Abonnement Inhaltsverzeichnis
Autoren: Dipl.-Ing. Christian Matz, Dipl.-Ing. Frank Steller
