Trumpf Kantenformer

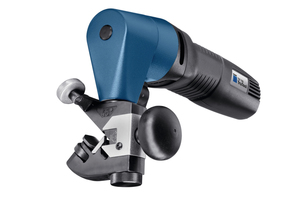

Mit dem handlich-kompakten Kantenformer TKF 700 lassen sich Fasenlängen sowohl an geraden Blechen als auch an Rohren bis zu sieben Millimeter erzeugen. Bei der TKF-Baureihe handelt es sich um Spezialwerkzeuge, die zur Vorbereitung von K-, V-, X- und Y-förmigen Schweißkanten am Werkstück entwicklt wurden.
Für diese Aufgabe gibt es zwar ein paar wenige Alternativen wie etwa Kantenfräser oder Brennschneider. Bei häufigem Einsatz erreichen sie jedoch ebenso wenig das Kosten-Nutzen-Verhältnis des Schweißkantenformers wie Winkelschleifer. Einzig wenn der Anspruch an die Kantenqualität extrem gering ist und nur alle paar Tage ein oder zwei Meter Kante zu erzeugen sind, kann das Schleifwerkzeug genügen. Denn es ist in der Anschaffung günstig und meist bereits vorhanden. Das haben die Ergebnisse einer Expertise von Trumpf gezeigt.
Mit lediglich 5,3 Kilogramm ist der TKF 700 relativ leicht und universell einsetzbar. Er lässt sich an geraden Blechen mit einer Materialstärke von ein bis 20 Millimetern ebenso verwenden wie an Innenausschnitten ab 90 Millimeter und kurvenförmigen Außenkonturen ab 40 Millimeter. Auch an Rohren ab einem Innendurchmesser von 80 Millimeter lassen sich einfach Kanten erzeugen. Dank des geringen Gewichts kann das Werkzeug nicht nur vertikal und horizontal gut geführt werden. Selbst in Überkopflage zu arbeiten, ist kein Problem, verspricht der Hersteller. Eine Schnellarretierung hilft dem Anwender des Schweißkantenformers zudem, in Sekundenschnelle die gewünschte Schneidrichtung zu ändern.
Das TruTool TKF 700 arbeitet nach dem sogenannten Stoßstahlprinzip und setzt insbesondere in Qualität, Wirtschaftlichkeit und Sicherheit hohe Maßstäbe. Die Arbeitsgeschwindigkeit beträgt 1,5 m/min. Während des Bearbeitungsprozesses entstehen weder Staub, noch Dämpfe oder Gase. Auch die Wärmeentwicklung ist gering, wodurch Gefügeänderungen im Metall vermieden werden und chemische Prozesse ausgeschlossen sind.
Gleichmäßig stößt das Werkzeug bei leichtem Vorwärtsschieben Material ab und produziert so in einem Arbeitsgang oxidfreie und metallisch blanke Oberflächen – ohne Nacharbeit. Für anschließende Schweißarbeiten ist das eine wichtige Grundlage, um hochbeanspruchbare Verbindungen herzustellen.
Bei der Entwicklung der Maschine hat Trumpf auf eine einfache Handhabung geachtet: Die benötigte Fasenhöhe und die zu bearbeitende Blechdicke lassen sich werkzeuglos justieren. Den gewünschten Schrägungswinkel können Anwender durch Austausch des Werkzeugträgers in den drei Winkeln 30°, 37,5° und 45° verändern.
Darüber hinaus können Anwender des TruTool TKF 700 zwischen zwei verschiedenen Messern auswählen, abhängig von der Festigkeit der Bleche, die zu bearbeiten sind. Das Standardmesser empfiehlt der Hersteller für Aluminium und Baustahl bis 400 N/mm2. Das alternative Messer „Hochfest“ eignet sich – dem Namen entsprechend – für den Einsatz bei hochfesten Materialien mit 600 bis 800 N/mm2.
