fischer Solarsysteme
Befestigung für diverse Dachformate
Das Befestigungssystem mit Doppelgewindeschrauben und Dichtungsring ist für Solaranlagen auf Steildächern geeignet, die mit Wellblechen aus verschiedenen Materialien, wie zum Beispiel Faserzement, gebaut sind. Weitere Möglichkeiten eröffnet das Montagesystem für Trapezblechuntergründe. Dank der flexiblen Schienen und Klammern decken die Befestigungslösungen weitere Anwendungen ab. So können Solaranlagen auf Steildächern mit Stehfalz-Eindeckung sowohl im Hoch- als auch im Querformat angebracht werden. Vielfältige Universalschienen aus Alu bilden Basiselemente, die sich durch zugehörige Systemkomponenten zur passenden Konstruktion erweitern lassen. Hierbei müssen die jeweils möglichen Achsabstände der Befestigungspunkte abhängig von den Schnee- und Windeinwirkungen nach den nationalen Normen berechnet werden.

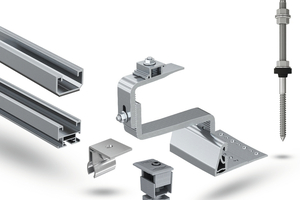

Die 33 mm hohe SolarLight Aluschiene eignet sich zur Installation der PV-Module auf Steildächern mit geringen Achsabständen. Die SolarFish Aluschiene ist aufgrund ihres 44 mm hohen Querschnitts besonders vielseitig. Hinzu kommt die Aluschiene SolarMid mit erhöhtem Querschnitt von 83 mm und hoher Tragfähigkeit. Sie ist prädestiniert, um die Anzahl der Befestigungspunkte bei starken Belastungen auf dem Dach zu verringern. Die SolarMetal Aluschiene eignet sich speziell für Unterkonstruktionen auf Trapezblechdächern. Ihr Querschnitt ist für die Anbringung der PV-Module im Querformat optimiert und auf der Unterseite ausgestattet mit einem EPDM-Band. Mit der Aluschiene SolarFlat können PV-Anlagen zudem auf Flach- oder Schrägdächern mit Trapezblechen rechtwinklig zur Hochsicke (Obergurt des Trapezprofils) befestigt werden.
Universelle und vormontierte Klemmen aus Alu in Schwarz oder Silber ermöglichen die Sicherung der PV-Module verschiedener Stärken. Die Klemmen können je nach Ausführung als Mittel- oder Endklemme verwendet werden. Dachhaken sind aus Alu oder nicht rostendem Stahl erhältlich. Je nach Typ ermöglichen feste oder unterschiedlich justierbare Ausführungen, verschiedene Abmessungen sowie flexible Ausrichtungen die Anpassung an nahezu alle Schrägdächer. Auch größere Toleranzen lassen sich überbrücken, etwa bei Dächern im Altbau. Die Doppelgewindeschrauben mit Dichtungsring eignen sich zur Befestigung von Solaranlagen sowohl auf Faserzementplatten mit einer tragenden Stahlunterkonstruktion als auch auf Wellplattendächern mit einer tragenden Holzunterkonstruktion. Die Software Solarpanel-FIX vereinfacht die Planung und Berechnung von Montagesystemen. Durch Geolokalisierung der Baustelle berechnet das Tool automatisiert u.a. Schnee- und Windlasteinwirkungen. Im Ergebnis generiert das Tool eine vollständige Stückliste für den Bau der PV-Unterkonstruktion, eine Montageanleitung und den rechnerischen Nachweis.
