CAD-Plan
Erleichterungen für den Konstruktionsalltag

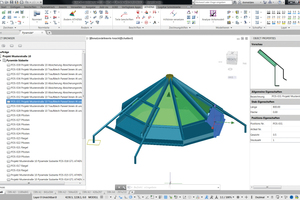

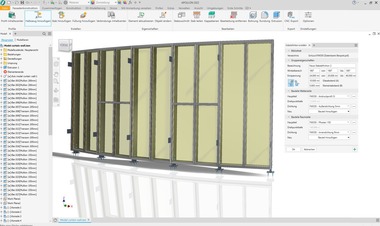

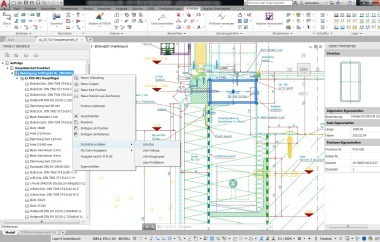

Die CAD-Software für den Metallbau und die Fassadentechnik Athena verfügt in der Version 2018 über einen Projektbrowser, mit dem 2D- und 3D-Zeichnungsobjekte in Zeichnungen aufgelistet, sortiert und verwaltet sowie in die Auftragsstruktur des Projekts übernommen werden können. Stücklisten mit den entsprechenden Informationen z. B. von Stäben bzw. Profilen, Gläsern, Baugruppen, Blechen, Rohrleitungen oder auch freien Positionen werden automatisch und nicht mehr manuell generiert. Außerdem sind mit dem Athena-Blechmodul jetzt Eckbleche darstellbar, da auch Kantungen seitlich an Kantungen gesetzt werden können. Bleche können als SAT-Modell direkt in die Fertigung ausgegeben werden und der Export im IFC-Format für BIM-Gebäudemodelle z.B. an Autodesk Revit ist machbar.
Weitere Neuerungen: IFC-Ausgabe jetzt auch mit AutoCAD Solids, ERPlus-Schnittstelle mit Synchronisierung von Teilen, neuer Befehl für Schweißnahtquerschnitt, neue Profilbleche von Hoesch, SAB und Laukien, neuer Befehl „3D-Modell projizieren“ erzeugt zweidimensionale Ansicht bzw. Explosionsansicht eines 3D-Modells inklusive Beschriftung, viele neue Normteile und weiteres mehr.
