Fensterbau aus Systemprofilen

Eine Bildreportage
Wicona-Experte Sven Dreyer zeigt den Schülern, wie die Eckverbinder in die auf Gehrung geschnittenen Blendrahmprofile eingeschoben werden.
Wicona-Experte Sven Dreyer zeigt den Schülern, wie die Eckverbinder in die auf Gehrung geschnittenen Blendrahmprofile eingeschoben werden.

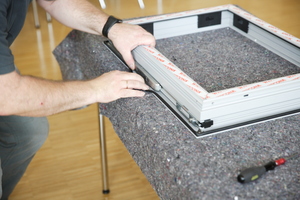

Die vier Rahmenprofile werden mit den Eckverbindern zusammengefügt.
Die vier Rahmenprofile werden mit den Eckverbindern zusammengefügt.

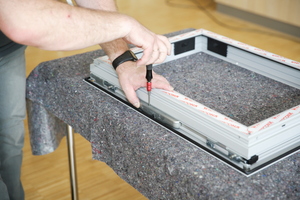

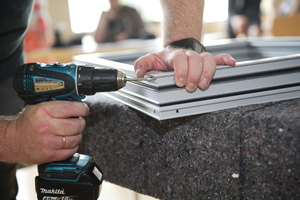

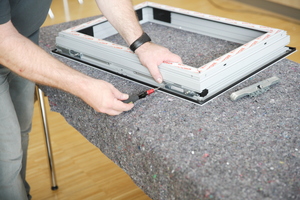

Michael Höhler fixiert die Eckverbinder mit Kegelschrauben im Rahmen.
Michael Höhler fixiert die Eckverbinder mit Kegelschrauben im Rahmen.

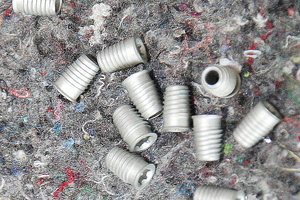

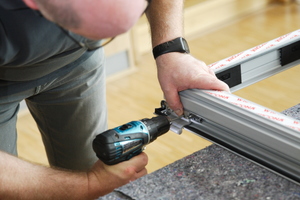

Beim Eindrehen der Kegelschrauben werden die Eckverbinder wie Dübel aufgespreizt.
Beim Eindrehen der Kegelschrauben werden die Eckverbinder wie Dübel aufgespreizt.

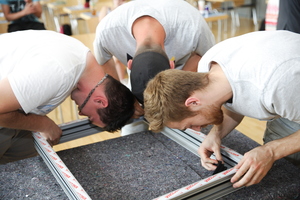

Die Schüler helfen beim Zusammenbau des Fensters mit: Drei angehende Metallbauer setzen die Eckelemente der Mitteldichtung in den Rahmen.
Die Schüler helfen beim Zusammenbau des Fensters mit: Drei angehende Metallbauer setzen die Eckelemente der Mitteldichtung in den Rahmen.
Die Dichtungsecke wird fluggs händisch eingezogen, muss aber nichtsdestotrotz präzise im Rahmen sitzen.
Die Dichtungsecke wird fluggs händisch eingezogen, muss aber nichtsdestotrotz präzise im Rahmen sitzen.

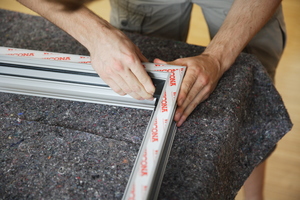

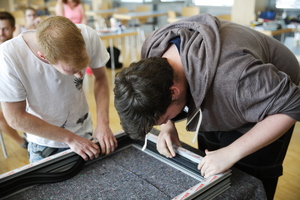

Nachdem die Dichtung in den Ecken sitzt, wird die flache Mitteldichtung von den Azubis vorsichtig rundum eingestaucht.
Nachdem die Dichtung in den Ecken sitzt, wird die flache Mitteldichtung von den Azubis vorsichtig rundum eingestaucht.

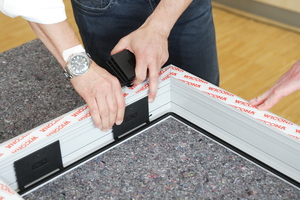

Statt zu verschrauben kann man die Profilrahmen auch mit den Eckverbindern verhülsen.
Statt zu verschrauben kann man die Profilrahmen auch mit den Eckverbindern verhülsen.

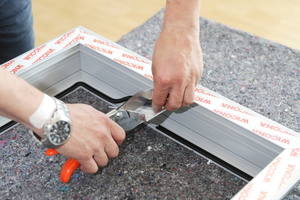

Die Fensterdichtungen werden um die Ecken geführt, ganz zum Schluss wird die Dichtung mit einer Dichtungsschere gekappt.
Die Fensterdichtungen werden um die Ecken geführt, ganz zum Schluss wird die Dichtung mit einer Dichtungsschere gekappt.
Wichtiges Prinzip: Glas und Metall dürfen sich nicht berühren. Dafür sorgt der Einsatz der Klotzbrücke.
Wichtiges Prinzip: Glas und Metall dürfen sich nicht berühren. Dafür sorgt der Einsatz der Klotzbrücke.
Sven Dreyer erklärt den Berufsschülern die Funktionsweise des Kipphebels und montiert diesen am Fensterrahmen.
Sven Dreyer erklärt den Berufsschülern die Funktionsweise des Kipphebels und montiert diesen am Fensterrahmen.
Unterhalb der Fenstergriffbohrung wird das Getriebe in die dafür vorgesehene Ausstanzung montiert.
Unterhalb der Fenstergriffbohrung wird das Getriebe in die dafür vorgesehene Ausstanzung montiert.

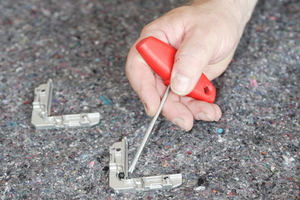

Das Getriebe wird durch die integrierte Getriebesicherung gehalten. Damit der Beschlag funktionstüchtig ist, werden Schubstangen im Getriebe eingeclipst und fixiert.
Das Getriebe wird durch die integrierte Getriebesicherung gehalten. Damit der Beschlag funktionstüchtig ist, werden Schubstangen im Getriebe eingeclipst und fixiert.

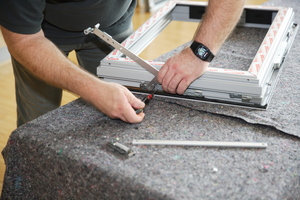

Damit die Fensterschere fachgerecht sitzt, nutzt Dreyer für ihre Befestigung eine Einstelllehre.
Damit die Fensterschere fachgerecht sitzt, nutzt Dreyer für ihre Befestigung eine Einstelllehre.
Das Fensterband wird am Flügelrahmen fixiert. Es hat drei Bohrungen. Mit der mittleren wird die zulässige Traglast gesteigert.
Das Fensterband wird am Flügelrahmen fixiert. Es hat drei Bohrungen. Mit der mittleren wird die zulässige Traglast gesteigert.

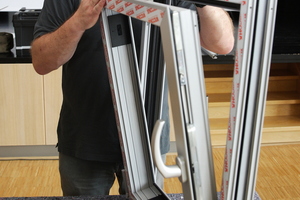

Das Fenster ist fertig, der Flügel lässt sich öffnen und hält dem Funktionstest von Sven Dreyer stand.
Das Fenster ist fertig, der Flügel lässt sich öffnen und hält dem Funktionstest von Sven Dreyer stand.
Karl Duft setzt abschließend die Glashalteleisten ein. Sie dürfen maximal eine Toleranz von zwei Zehntel Millimeter haben.
Karl Duft setzt abschließend die Glashalteleisten ein. Sie dürfen maximal eine Toleranz von zwei Zehntel Millimeter haben.

Im Rahmen des Wicona-Expertengesprächs an der David-Roentgen-Schule mit Sven Dreyer und Karl Duft wurde ein Fenster aus Systemprofilen des Ulmer Herstellers montiert. Die Bildreportage zeigt wesentliche Arbeitsschritte.
