Parametrische 3D-Modellierung

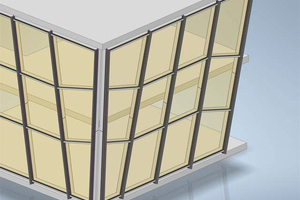

Fassaden können in der Regel mit Athena (CAD-Software für Fassadenbau auf Basis von AutoCAD) sehr leicht und effizient konstruiert werden; Schnitte im 2D, Modellerzeugung in 3D. Ist das Fassadenprojekt jedoch sehr komplex und variantenreich, kann eine vollparametrische Software sinnvoll sein. Deshalb wurde das Programm Apollon als Ergänzung entwickelt, es ist profilsystemunabhängig, zugeschnitten auf die individuelle Fassadenkonstruktion. Aus diesem Grund enthält das Programm keine Profil-Stammdaten. Den großen Vorteil bietet die sehr schnelle und einfache Eingabe von Projektprofilen während der Konstruktion. Änderungen der Projekt-Profildaten z. B. durch statische Anforderungen sind leicht durchzuführen. Die Stammdaten wachsen von Zeit zu Zeit.  Die effiziente Softwaretechnik spart Zeit bei der Erstellung, und dank des direkten Exports zu Maschinen in der Fertigung werden schnellere Fertigungsprozesse ermöglicht. Apollon 2024 ist die neueste Version, die einige Neuheiten zu bieten hat: Die Unterscheidung zwischen Baustellen- und Werkstattbearbeitung, was eine präzise Verwaltung und Übertragung von Aufgaben wie Bohrungen und Extrusionen ermöglicht. Der frühere Befehl „Fassade“ wurde in mehrere Befehle wie „Element verlegen“ und „Konvertieren in Basiselement“ aufgeteilt, was mehr Optionen und Flexibilität bei der Erstellung und Verwaltung von Elementen bietet. Dichtungen und Isolatoren werden jetzt standardmäßig mit ihren Zuschnittskonturen anstelle detaillierter Querschnitte angezeigt, was die Leistung erheblich verbessert. Mit dem neuen Befehl „Modellzustand ändern“ können Sie jederzeit zwischen vereinfachter und detaillierter Darstellung umschalten. Darüber hinaus wurde in einigen Bereichen die Geschwindigkeit verbessert; u.a. für die Stabgenerierung, Zeichnungserstellung, Updates von Zeichnungen, Elemente verlegen sowie für das Aktualisieren von Konstruktionen. Apollon 2024 ist vollständig kompatibel mit Inventor und unterstützt die Integration mit Autodesk Vault für verbessertes Datenmanagement und Sicherheit.                                        www.cad-plan.com
