Josef Gartner

Namhafte Musterfassaden

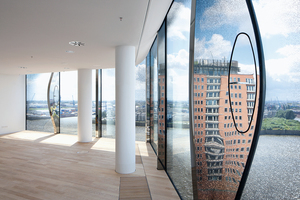

Mehrere große Fassadenelemente der Elbphilharmonie Hamburg stellt Josef Gartner auf der glass technology aus. Nie zuvor wurden multifunktionale Isoliergläser mit einer Wölbung entlang nur einer Glaskante hergestellt. Dazu wurden die Glasscheiben nacheinander bedruckt, beschichtet und bei einer Temperatur zwischen 500 und 600 Grad Celsius exakt nach Planvorgabe gebogen. So entstand eine lebendige Fassade mit speziellen Lichteffekten. Erst kürzlich verkleidete Gartner auch den höchsten Wolkenkratzer Europas, das 462 m hohe Lakhta Center in St. Petersburg, und die neue Firmenzentrale von Apple in Cupertino mit gebogenen Glasfassaden.
Die zwei Standardelementgrößen der Elbphilharmonie-Fassade sind 4,30 m breit und 3,33 m hoch beziehungsweise 5,00 m breit und 3,33 m hoch und wiegen circa 1.500 kg. Von den circa 2.200 eingesetzten Glasscheiben sind etwa 500 Stück sphärisch gebogen. Beide Elementgrößen gibt es mit einer Biegung nach außen und umgekehrt mit einem Versatzmaß von 350 mm nach innen. Über ovale Wendeflügel können die Räume natürlich belüftet werden. 5 m hohe und 6,45 m breite sogenannte Stimmgabeln aus Glasfaserkunststoff nehmen im Bereich der Konzertsäle je drei sphärisch gebogene Scheiben auf und öffnen die Fassade zur dahinter liegenden Loggia. Bei den Wohnungen sind diese Stimmgabelelemente 5 m breit und 3,33 m hoch.

Halle 11, D42

www.josef-gartner.de
