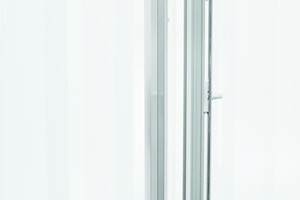

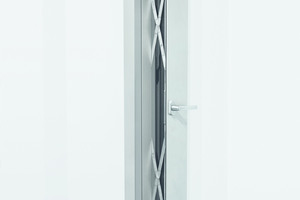

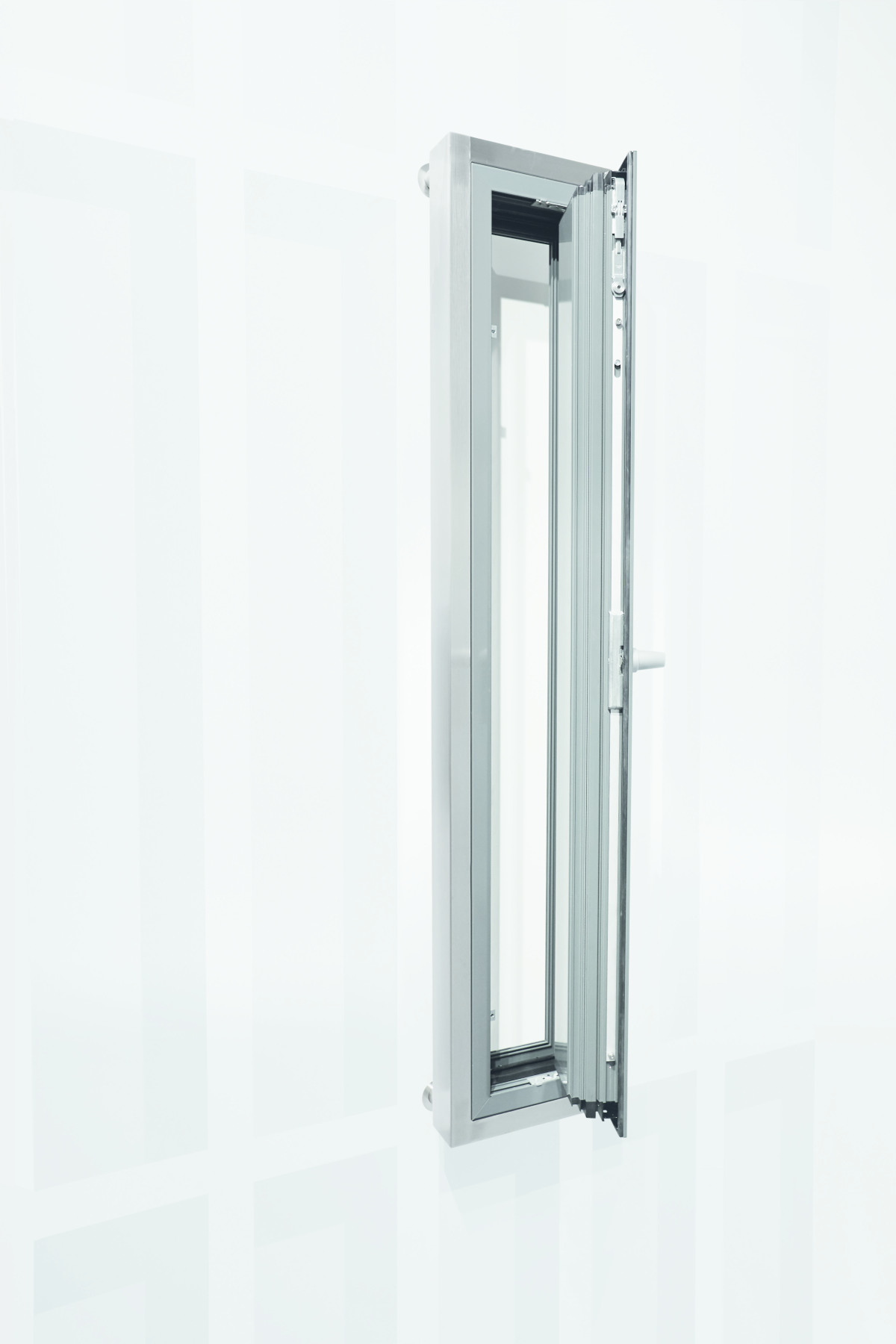

Lüftungsklappen aus Alu

Natürliche Belüftung integriert

Sehr hohe Anforderungen an die Energieeffizienz eines Gebäudes oder Aspekte wie eine notwendige Absturzsicherung in Hochhäusern können dazu führen, dass Festverglasungen mit Zwangsbelüftungen eingebaut werden. Inzwischen ist jedoch bekannt, dass Menschen sich in Räumen ohne jede natürliche Belüftung oft beklommen fühlen. Deshalb wächst die Nachfrage nach Beschlaglösungen für schmale Lüftungsklappen in Aluminiumfassaden.

Lüftungsklappen geben den Nutzern der Gebäude die Möglichkeit, selbst Außenluft zuzuführen. Die technischen Berater der Roto Aluvision haben für viele moderne Aluminiumfassaden und die dort vorgesehenen Lüftungsklappen individuelle Beschlagkonzepte entwickelt, geprüft und produziert.

Intelligente Beschlaglösungen

„Die Nachfrage nach Beschlägen für Lüftungsklappen wächst dynamisch“, erklärt Matthias Nagat, Leiter Sortimentsvermarktung und Produktanpassung Aluvision. Prinzipiell sei bei der Entwicklung von Beschlagkonfigurationen für Lüftungsklappen eine enge Zusammenarbeit zwischen dem Systemhaus und Roto notwendig, damit der Beschlag kompatibel zum Profilsystem ausgelegt werden könne.

In der Regel würden Lüftungsklappen mit Flügelbreiten von 170 mm bis maximal 300 mm gefertigt. Der Bauraum, in dem der Beschlag mit häufig komplexen Funktionen und vielen Bauteilen untergebracht werden müsse, sei also sehr begrenzt, so Nagat. Auch seien meist verdeckt liegende Beschläge gewünscht, die im Falz mehr Bauraum als aufliegende Beschläge benötigten. Roto biete dennoch inzwischen zahlreiche, ausgereifte Lösungen.

Begrenzter Öffnungswinkel

Für die populärste Öffnungsart Drehen gelang es, Sonderbandseiten auf der Basis des „Roto AL Designo“ in ihrem Verfahrweg und Öffnungswinkel zu begrenzen, sodass die Lüftungsklappe quasi über einen integrierten Öffnungsbegrenzer verfügt. Die Öffnungsweite einer Lüftungsklappe kann so auf Wunsch individuell eingeschränkt werden, wodurch zum Beispiel Schäden am Inventar oder angrenzenden Bauteilen vermieden werden. Ebenfalls für einen Hersteller speziell entwickelt wurde eine separate Baugruppe zur Öffnungsbegrenzung mit sehr kurzen Drehbegrenzerstangen.

RC2-tauglich

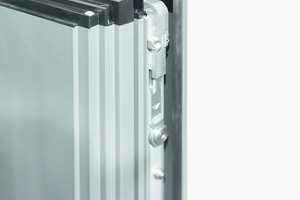

Für qualitativ hochwertige Lüftungsklappen empfiehlt Roto den Einsatz von Sondereckumlenkungen, die es zulassen, aktive Verriegelungspunkte mittels einer Treibstange auf der Bandseite zu setzen. Dies ermöglicht auch bei beengten Verhältnissen im Falz schmaler Flügel die Herstellung von hochdichten Klappen, die RC2-tauglich sein können. Zugleich wirken solche aktiven Verriegelungspunkte einem Flügelverzug entgegen, der bei Lüftungsklappen zu einem Problem werden kann.

Klappen mit aktiver Verriegelung

Bei Lüftungsklappen handelt es sich in der Regel um durchgängige, oft raumhohe, häufig dunkel beschichtete Aluminiumpaneele ohne Glas. Die Profile sind oft hohen Temperaturschwankungen und dem damit verbundenen Bi-Metalleffekt ausgesetzt. Dieser kann zu einem Flügelverzug führen. Eine aktive Verriegelung auch auf der Bandseite wirkt dem entgegen. Sie zieht die Lüftungsklappe beim Schließvorgang trotz der durch Temperaturschwankungen entstehenden Toleranzen wieder in die richtige Schließposition. Zugleich sorgen mehrere aktive Verriegelungspunkte für dauerhaft hohe Dichtigkeit.

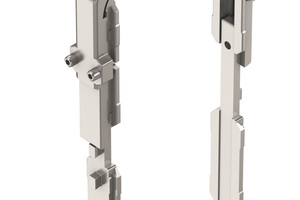

Nut für Sondereckumlenkung

Stimmen sich Systemhaus und Roto detailliert projektbezogen ab, kann eine geeignete Aufnahmenut für eine Sondereckumlenkung häufig schon bei der Entwicklung vorgesehen werden. Ist dies nicht möglich, wird die Sondereckumlenkung mittels eines Durchbruchs (Fräsoperation) unterhalb des Abschlussdeckels einer Lüftungsklappe montiert.

Aufdrehverhalten optimieren

Auch auf der Schließ- und Griffseite stellen Lüftungsklappen den Beschlaghersteller vor eine besondere Herausforderung, denn sehr geringe Flügelbreiten wirken sich ungünstig auf die Kinematik und das Aufdrehverhalten eines Flügels aus. Oft können dann keine Standardschließstücke eingesetzt werden, weil es beim Aufdrehen zu einer Kollision von Flügel und Schließstück käme. Kritische geometrische Punkte des Flügels können dann nicht über die Schließstücke hinwegdrehen. Die thermische Trennung würde verschlechtert.

Auch zur Lösung dieses Problems hat Roto inzwischen erprobte Objektlösungen entwickelt, auf die Aluminiumfensterhersteller zurückgreifen können. Sind zum Beispiel niedere Schließstücke oder in den Blendrahmen eingefräßte Schließstücke verbaut, kann auch ein sehr schmaler Flügel vollständig aufgedreht werden. In der Achslage versetzte Schließstücke und Schließer sind eine weitere Möglichkeit.

Roto Object Business berät

Die Berater des Roto Object Business schlagen die Brücke zwischen Fassadenplanern, Unternehmen im Aluminiumbau und den Beschlagentwicklern des Geschäftsbereichs Roto Aluvision. Architekten profitieren von einem großen Erfahrungsschatz der Berater, kurzen Reaktionszeiten der Roto Organisation auf Anfragen und verbindlichen Aussagen zur Machbarkeit eines Entwurfs. Metallbauer können darauf vertrauen, dass sich im Sortiment von Roto sowohl aufliegende als auch verdeckt liegende Beschläge für sehr schmale Fensterflügel und Lüftungsklappen finden.

„Nicht wenige der zunächst als Sonderlösung für einzelne Objekte entwickelten Beschlagkonfigurationen für Lüftungsklappen gehören heute in das Standardsortiment von Roto Aluvision.“ Mit dieser Feststellung fasst Nagat den Erfolg der geleisteten Entwicklungsarbeit zusammen. Manche dieser Lösungen fänden sich in den Katalogen von Systemhäusern. Der Erfahrungsschatz, den Roto gemeinschaftlich mit diesen erarbeitet habe, gehe jedoch weit über dieses Sortiment hinaus. Der  Kontakt mit dem Roto Object Business bereits im Stadium der Fassadenplanung kann zu optimierten, geprüften Lösungen führen.⇥red ◊
